Aeração com Ar Difuso no Tratamento de Água e Efluentes

Aeradores por ar difuso apresentam alta capacidade de dissolução de oxigênio na água e são largamente usados para o tratamento de efluentes industriais e municipais, são também usados em tanques de oxidação, agitação, estabilização, homogeneização, flotação, remoção de odor, criação de organismos aquáticos, etc.. A eficiência de aeração depende diretamente da profundidade a que o difusor é colocado, da temperatura da água e da altitude do local da instalação. Em geral a taxa de transferência é de 6-7% do volume total de oxigênio a cada metro de profundidade.

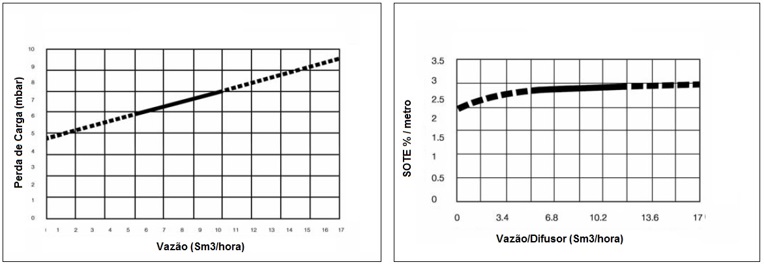

Perda de Carga e Eficiência (SOTE):

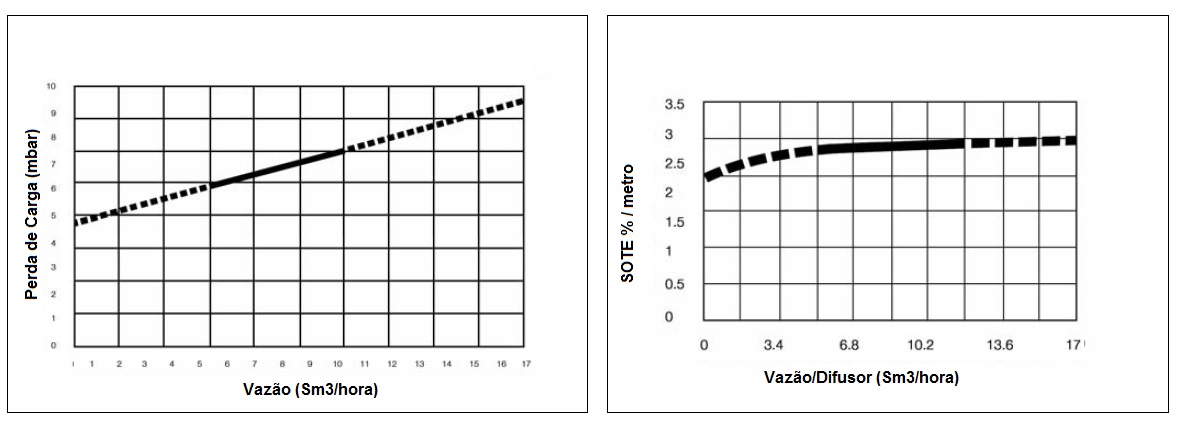

Gráficos de Perda de Carga e Eficiência

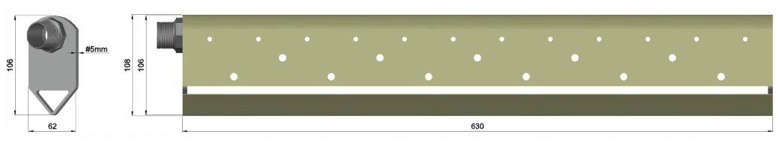

Modelo: Bolha Grossa – Armax BG 630 – Inox

Características:

Peso: 1,7 kg
Vazão total: 0 – 90 Nm³/h
Vazão de Operação: 20 a 70 Nm³/h
Disponíveis em aço inoxidável 304L ou 316L.

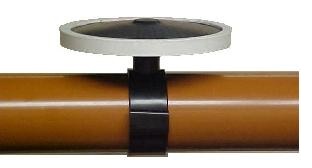

Modelo de Difusor com Membrana Bolha Grossa

Os sistemas de tubulação típicos utilizando difusores ARMAX BG 630 são feitos em tubulação de aço inox com “Tees” ou cotovelos reforçados com rosca ¾ ”NPT” soldada à linha central. O difusor de bolhas grossas ARMAX BG apresenta taxas de transferência de oxigênio de 1,7 a 2,5 % por metro de submersão (1,7 a 2,5% SOTE / m); têm um valor alfa confiável e são projetados para permitir um recobrimento funcional do piso de aeração. Robustos e de fácil manutenção, são do tipo auto-limpante que forma uma almofada de ar na parte superior do aerador conjugada com a presença de um defletor na base, tornam o equipamento menos suscetível a entupimentos.

O difusor ARMAX BG 630 é usado para aerar e misturar a carga orgânica em digestores aeróbicos, canais, tanques de equalização, tanques de oxidação, estabilização, homogeneização, remoção de odor, .etc. Outras aplicações incluem digestão de lodo aeróbio, retenção de lodo, equalização de fluxo, aeração de canais e qualquer aplicação onde se precisa de baixa manutenção e em situações sujeitas a entupimentos.

Aplicações:

Os difusores de bolhas grossas são usados em digestores aeróbicos e tanques de equalização onde a eficiência de transferência de oxigênio e capacidade de mistura são necessárias; são fabricados a partir de PVC branco contendo proteção UV e membranas de EPDM , as mesmas usadas em difusores de disco de bolhas finas. A conexão é tipo rosca MNPT de ¾ ou ½ pol. Funcionam bem em condições intermitentes e contínuas. A instalação é feita com colares de tomada próprios para a tubulação existente.

Tanques de aeração
Canais de oxidação
Tanques de nitrificação
Tanques de equalização
Decapagem
Ozônio
Armazenamento de lodo
Câmaras de areia
Bacias de retenção de águas pluviais
Digestores aeróbicos
Reatores Sequenciais de batelada
Biorreatores de membrana

Os aeradores de bolhas grossas são comumente usados em digestores aeróbicos e tanques de equalização onde a eficiência de transferência de oxigênio e capacidade de mistura são necessárias. Eles são fabricados a partir de PVC branco contendo proteção UV e membranas de EPDM , as mesmas usadas em difusores de disco de bolhas finas. A conexão é tipo rosca MNPT de ¾“. Este tipo de difusor tem um projeto que funciona bem em condições intermitentes e contínuas. A instalação é feita com colares de tomada próprios para a tubulação existente.

Modelo: Bolha Grossa – Armax BG 630 – Inox

Características:

Peso: 1,7 kg
Vazão total: 0 – 90 Nm³/h
Vazão de Operação: 20 a 70 Nm³/h
Disponíveis em aço inoxidável 304L ou 316L.

Modelo de Difusor com Membrana Bolha Grossa

Os sistemas de tubulação típicos utilizando difusores ARMAX BG 630 são feitos em tubulação de aço inox com “Tees” ou cotovelos reforçados com rosca ¾ ”NPT” soldada à linha central. O difusor de bolhas grossas ARMAX BG apresenta taxas de transferência de oxigênio de 1,7 a 2,5 % por metro de submersão (1,7 a 2,5% SOTE / m); têm um valor alfa confiável e são projetados para permitir um recobrimento funcional do piso de aeração. Robustos e de fácil manutenção, são do tipo auto-limpante que forma uma almofada de ar na parte superior do aerador conjugada com a presença de um defletor na base, tornam o equipamento menos suscetível a entupimentos.

O difusor ARMAX BG 630 é usado para aerar e misturar a carga orgânica em digestores aeróbicos, canais, tanques de equalização, tanques de oxidação, estabilização, homogeneização, remoção de odor, .etc. Outras aplicações incluem digestão de lodo aeróbio, retenção de lodo, equalização de fluxo, aeração de canais e qualquer aplicação onde se precisa de baixa manutenção e em situações sujeitas a entupimentos.

Aplicações:

Os difusores de bolhas grossas são usados em digestores aeróbicos e tanques de equalização onde a eficiência de transferência de oxigênio e capacidade de mistura são necessárias; são fabricados a partir de PVC branco contendo proteção UV e membranas de EPDM , as mesmas usadas em difusores de disco de bolhas finas. A conexão é tipo rosca MNPT de ¾ ou ½ pol. Funcionam bem em condições intermitentes e contínuas. A instalação é feita com colares de tomada próprios para a tubulação existente.

Tanques de aeração
Canais de oxidação
Tanques de nitrificação
Tanques de equalização
Decapagem
Ozônio
Armazenamento de lodo
Câmaras de areia
Bacias de retenção de águas pluviais
Digestores aeróbicos
Reatores Sequenciais de batelada
Biorreatores de membrana

Os aeradores de bolhas grossas são comumente usados em digestores aeróbicos e tanques de equalização onde a eficiência de transferência de oxigênio e capacidade de mistura são necessárias. Eles são fabricados a partir de PVC branco contendo proteção UV e membranas de EPDM , as mesmas usadas em difusores de disco de bolhas finas. A conexão é tipo rosca MNPT de ¾“. Este tipo de difusor tem um projeto que funciona bem em condições intermitentes e contínuas. A instalação é feita com colares de tomada próprios para a tubulação existente.

Bases Técnicas para cálculo de Aeração – Cálculos – Padrões Assumidos

Taxa de Transferência de Oxigênio sob condições de Processo
(Oxygen Tranfer Rate – OTR) – lb/hr:
OTR = 8,34 K_La₂₀αF θ^(T-20)(_ЈβΩC*_oo20 – C)V

Transferência de Oxigênio Padrão
(Standard Oxygen Transfer Rate) SOTR = 8,34 K_La₂₀ C*_oo20V

Eficiência de Transferência de Oxigênio
(Standard Oxygen Transfer Efficiency) SOTE = 100 (SOTR/W_O2 )

K_La₂₀ = Coeficiente aparente de transferência de volumétrica de massa em água limpa a 20 ºC, l/hr
V = volume de água no processo, mil gal
C*_oo20 = oxigênio dissolvido na saturação a 20 ºC e a 1 atm, mg/l
C = concentração de OD (oxigênio dissolvido), mg/l
a = K_La₂₀de um difusor novo em agua de processo/ K_La₂₀ de um difusor novo em agua limpa
β = C*_oo20 de agua de processo/ C*_oo20de agua limpa
C*_oo = oxigênio dissolvido na saturação à temperatura T e à pressão atmosférica, mg/l
P_b = pressão atmosférica de campo (psi)
θ^(T-20= K_La / K_La₂₀K_La = Coef. aparente de transferência de volumétrica de massa em água limpa à temperatura ambiente (ºC), l/hr
T – temperatura da agua de processo – ºC
Ω – Pb/Os
Ps – Pressão padrão
C*s – OD padrão de Superficie à temperatura e pressão ambiente e 100% umidade rerlativa
F = K_La/ K_La (agua limpa/agua de processo)
W_O2= Taxa de Massa de Oxigênio suprida

O desempenho de remoção de carga orgânica é calculado com base na equação Met Calf and Eddy encontrada em Wastewater Engineering, Collection, Treatment Disposal; parâmetros de solubilidade de oxigênio, baseado no Proceedings: Workshop Toward Oxigen Transfer Standard – United States Environmetal Protection Agency – EPA – 600/9-78-021.
