Filtro para Tratamento de Água

Água Filtrada de qualidade por filtros de água

Como Escolher e Projetar um Filtro de Água

A escolha do filtro e meio filtrante e a bomba usada no sistema dependem muito do tipo/origem da agua, da finalidade do uso, do problema apresentado na água e da vazão desejada (m³/hora). A bomba é determinada pela perda de carga e altura manométrica.

Levamos em conta para obter água potável a determinação da Portaria GM/MS nº 888, de 4 de maio de 2021 do Ministério da Saúde, assim como o enquadramento na Resolução CONAMA Nº 430 DE 13/05/2011 que dispõe sobre a classe dos corpos d’água e outras legislações.

O Meio filtrante indicado depende do tipo de contaminante. Assim, a areia, pedrisco, naturita e antracito se indicam para sedimentos, o Naturox para remoção de ferro coloidal ou mineralizado (ferrugem) e manganês, as resinas de troca iônica para remoção de íons contaminantes e o Carbonat (diversos tipos de Carvão Ativado), se usa para remoção de odores, matéria orgânica, óleos e graxas, solventes alifáticos e apolares e coloração de alguns tipos.

Para manutenção eventual do filtro no futuro, levar em consideração a vida útil estimada em anos (durabilidade média sob uso continuo) dos meios filtrantes descrita a seguir: Naturox, até 5 anos; Areia de Quartzo, até 1 ano; Naturita, até 2 anos e Carbonat (Carvão Ativado), até 6 meses.

O Antracito enquanto carvão mineral especial antracitoso é aprovado na SABESP como meio filtrante para remoção de cor e sedimentos.

Base de Projeto e Sugestão de Meios Filtrantes

  • A Taxa de Filtração estabelece a qualidade de filtração: filtros de piscina podem trabalhar com taxas de 30 a 50 m³ por m²/hr, filtros para água potável normalmente trabalham com taxas de até 10 m³ por m²/hr;
  • A Taxa de retrolavagem depende do peso do meio filtrante (densidade) e é normalmente de 2 a 3 vezes a taxa de filtração;
  • A Pressão Máxima de operação depende muito do material e da resistência da carcaça usada no filtro;
  • A Temperatura do Fluido a ser filtrado determina o tipo de material usado na carcaça e os tipos de Crepinas;
  • A Capacidade de Retenção depende da granulometria do tipo de meio filtrante;
  • A Classe de Filtração se indica na NBR 13 (caldeiras, vasos de pressão e tubulações) usada para classificar filtros pressurizados.

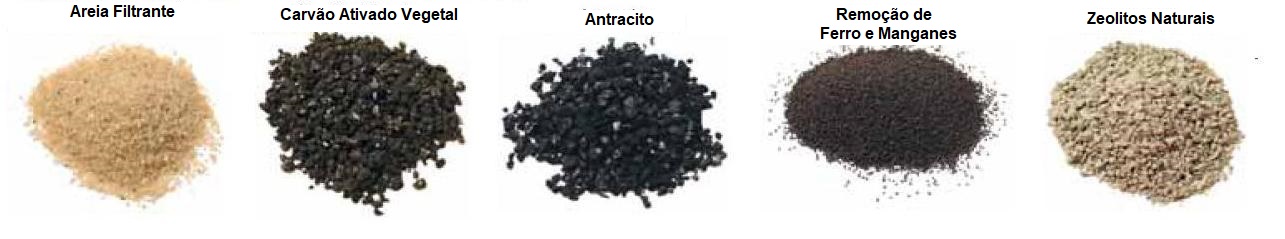

Meios Filtrantes

Meios Filtrantes para Tratamento de Água

Meios Filtrantes disponíveis na SNatural Ambiente

  • Areia filtrante – lavada, selecionada e granulometria entre 0,6 e 1,2 mm. Filtra ate 30 micras e tem densidade de 1,45.
  • Carvão Ativado – fabricado com casca de coco, granulometria entre 1 e 2 mm para remoção de odores, gostos. Funciona por adsorção e tem que ser removido de tempos em tempos devido à saturação. Remove cloro da água e pode desenvolver microrganismos.
  • Carvão Mineral – granulometria entre 0,8 e 1,2 mm alta capacidade adsortiva para redução de catiosn metálicos dissolvidos na água.
  • Naturox – Meio filtrante Natural para remoção especifica de inos de ferro e manganês. Densidade de 1,8. Granulometria de 0,8 a 1 mm.
  • Zeolitos Naturais – Meio filtrante Natural com relativa capacidade de troca iônica, remove cor, turbidez, ureia, e partículas ate 5 micra. Granulomerria entre 0,4 e 1 mm.

Proposta Técnica: Todo fabricante de filtros deve apresentar uma proposta técnica e indicar explicitamente os itens abaixo:

tabela de proposta técnica para meios filtrantes

Meios Filtrantes

Meios Filtrantes para Tratamento de Água

Meios Filtrantes disponíveis na SNatural Ambiente:

  • Areia filtrante – lavada, selecionada e granulometria entre 0,6 e 1,2 mm. Filtra ate 30 micras e tem densidade de 1,45.
  • Carvão Ativado – fabricado com casca de coco, granulometria entre 1 e 2 mm para remoção de odores, gostos. Funciona por adsorção e tem que ser removido de tempos em tempos devido à saturação. Remove cloro da água e pode desenvolver microrganismos.
  • Carvão Mineral – granulometria entre 0,8 e 1,2 mm alta capacidade adsortiva para redução de catiosn metálicos dissolvidos na água.
  • Naturox – Meio filtrante Natural para remoção especifica de inos de ferro e manganês. Densidade de 1,8. Granulometria de 0,8 a 1 mm.
  • Zeolitos Naturais – Meio filtrante Natural com relativa capacidade de troca iônica, remove cor, turbidez, ureia, e partículas ate 5 micra. Granulomerria entre 0,4 e 1 mm.

Proposta Técnica: Todo fabricante de filtros deve apresentar uma proposta técnica e indicar explicitamente os itens abaixo:

tabela de proposta técnica para meios filtrantes

Modelos de Filtros Disponíveis Comercializados pela SNatural Ambiente

​Primeiro passo: definir o tipo de filtro: filtro de Inox, filtro de PRFV ou filtro de aço carbono.

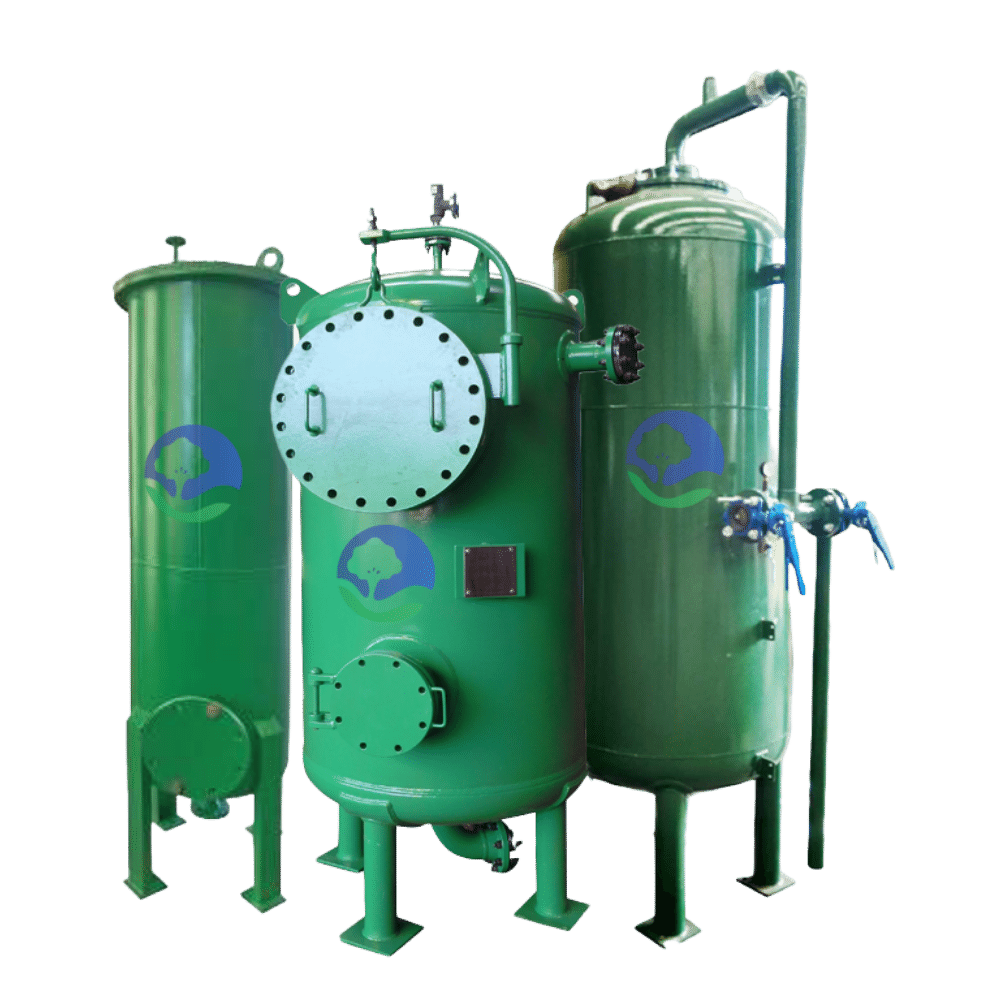

Filtro de Aço Carbono

Informações Técnicas

  • Confeccionados em chapa de aço carbono;
  • Revestimento interno e externo em resina epóxi;
  • Cavalete de PVC;
  • Sistema interno de distribuição uniforme de água sobre leito filtrante, permitindo assim maior eficiência;
  • Carga filtrante dimensionada conforme a necessidade da melhoria da água.

Vantagens

  • Resistente a temperaturas de até 55°C;
  • O revestimento do tipo resina epóxi em toda sua estrutura permite colocar qualquer mídia filtrante, além da interação química entre o filtro e o meio filtrante;
  • Maior custo benefício (principalmente quando projetado para tamanhos grandes);
  • Suporta altas condições de vazão.

Filtro de PRFV

Informações Técnicas

  • Mais leves;
  • Suportam maior pressão de trabalho;
  • Não enferrujam;
  • Proteção Ultravioleta;
  • Certificados para Água Potável nos EUA e Europa;
  • Automatização fácil de instalar;
  • Maior diversidade de tipos e modelos;
  • Maior coluna de filtração;
  • Maior eficiência de tratamento.

Vantagens:

  • Resistente a altas temperaturas;
  • Material nobre e resistente à corrosão e excelente acabamento;
  • Desenvolvido para proporcionar elevada capacidade de retenção, alto desempenho de filtração e baixa perda de carga;
  • Aplicação de excelência no processo de filtragem.

Filtro de Aço Inox

Informações Técnicas

  • Confeccionados em chapa de aço inox polido;
  • Inox 304 e 316l;
  • Também conhecido como Filtro Central de Aço Inox;
  • Cavalete de PVC;
  • Sistema interno de distribuição uniforme de água sobre leito filtrante, permitindo assim maior eficiência;
  • Carga filtrante dimensionada conforme a necessidade da melhoria da água.

Vantagens

  • Resistente à corrosão e a temperaturas de até 45°C;
  • Ideal para realizar análises gravimétricas de materiais voláteis inflamáveis;
  • Próprio para reter uma grande quantidade de sedimentos, permitindo um tempo maior de eficiência;
  • Leves e fáceis para transportar;
  • Resistem a pressão de trabalho de até 8kg dependendo do filtro.

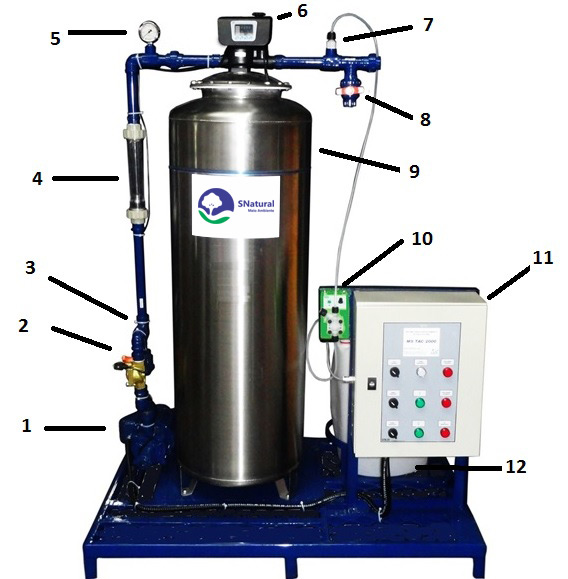

Montagem Ilustrativa dos Filtros

(1)Bomba; (2)Válvula de Retorno; (3)Registro; (4)Rotâmetro; (5)Manômetro; (6)Cabeçote Automático; (7)Injeção de Cloro; (8)Válvula de Retorno; (9)Filtro; (10)Dosadora de Cloro; (11)Painel; (12)Bombona de Cloro.

‏

  1. Bomba;
  2. Válvula de Retorno;
  3. Registro;
  4. Rotâmetro;
  5. Manômetro;
  6. Cabeçote Automático;
  7. Injeção de Cloro;
  8. Válvula de Retorno;
  9. Filtro;
  10. Dosadora de Cloro;
  11. Painel;
  12. Bombona de Cloro.

Montagem Ilustrativa dos Filtros

(1)Bomba; (2)Válvula de Retorno; (3)Registro; (4)Rotâmetro; (5)Manômetro; (6)Cabeçote Automático; (7)Injeção de Cloro; (8)Válvula de Retorno; (9)Filtro; (10)Dosadora de Cloro; (11)Painel; (12)Bombona de Cloro.

‏

  1. Bomba;
  2. Válvula de Retorno;
  3. Registro;
  4. Rotâmetro;
  5. Manômetro;
  6. Cabeçote Automático;
  7. Injeção de Cloro;
  8. Válvula de Retorno;
  9. Filtro;
  10. Dosadora de Cloro;
  11. Painel;
  12. Bombona de Cloro.

Montagem Ilustrativa dos Filtros

(1)Bomba; (2)Válvula de Retorno; (3)Registro; (4)Rotâmetro; (5)Manômetro; (6)Cabeçote Automático; (7)Injeção de Cloro; (8)Válvula de Retorno; (9)Filtro; (10)Dosadora de Cloro; (11)Painel; (12)Bombona de Cloro.

‏

  1. Bomba;
  2. Válvula de Retorno;
  3. Registro;
  4. Rotâmetro;
  5. Manômetro;
  6. Cabeçote Automático;
  7. Injeção de Cloro;
  8. Válvula de Retorno;
  9. Filtro;
  10. Dosadora de Cloro;
  11. Painel;
  12. Bombona de Cloro.

Montagem Ilustrativa dos Filtros

‏

(1)Bomba; (2)Válvula de Retorno; (3)Registro; (4)Rotâmetro; (5)Manômetro; (6)Cabeçote Automático; (7)Injeção de Cloro; (8)Válvula de Retorno; (9)Filtro; (10)Dosadora de Cloro; (11)Painel; (12)Bombona de Cloro.

  1. Bomba;
  2. Válvula de Retorno;
  3. Registro;
  4. Rotâmetro;
  5. Manômetro;
  6. Cabeçote Automático;
  7. Injeção de Cloro;
  8. Válvula de Retorno;
  9. Filtro;
  10. Dosadora de Cloro;
  11. Painel;
  12. Bombona de Cloro.
Filtração de Água - Filtros - SNatural

Imagens meramente ilustrativas, podendo o modelo variar de acordo como tipo e modelo do filtro cotado.

Informações Complementares

  • Instalação por conta do cliente. Caso o cliente opte por montagem inclusa pela SNatural, favor entrar em contato para adicionarmos o valor do serviço de instalação ao orçamento;
  • Manual de Instalação do produto específico acompanha impresso e uma cópia do arquivo será enviado ao e-mail de contato.

Instalações Típicas de Filtros
